Réseau informatique et musique

De Wiki de Projets IMA


Vidéo HD


Cahier des charges

Présentation générale du projet

Contexte

Dans un réseau informatique, il est important, pour un administrateur, de connaître l’état de son réseau à un moment donné. En revanche, ce travail est très prenant et pénible à faire car il devrait étudier les paquets un par un et filtrer que les informations utiles. C’est pour ça qu’il est intéressant de filtrer les paquets utiles et avertir l’administrateur (par l’intermédiaire du son) de l’arrivée de tels types de paquets dans le réseau.

Objectif du projet

Le but de ce projet est de récupérer et analyser les paquets qui circulent dans le réseau et produire des mélopées qui leurs correspondent. Celle-ci simplifie le travail d’un administrateur en lui aidant à identifier les paquets sans qu'il les étudie en détails.

Description du projet

Ce projet se consiste à :

  • Récupérer les paquets avec LSF
  • Analyser des paquets sur différentes couches OSI (liaison de données, réseau, transport, application)
  • Ecrire un programme (en utilisant la bibliothèque de son) pour pouvoir produire de son par rapport au type de paquets

Choix techniques : matériel et logiciel

Dans le cadre de ce projet, le matériel qui sera utilisé est un PC sous Linux. Au niveau de logiciel, l’outil LSF, les APIs de libsndfile[1] et libasound[2] (bibliothèque d’ALSA) seront utilisés pour faire la programmation en C. LSF est un outil/mécanisme de socket brut (raw) qui a l’accès direct de la carte réseau sachant qu'il est attaché au noyau du système d'exploitation. Un avantage de cet outil est que les paquets de données ne sont pas modifiés. libsndfile est une bibliothèque qui permet de lire/écrire des fichiers audio. libasound est, quant à elle, utilisée afin de produire du son sur la périphérique audio.

Les paquetages[3][4] qui sont nécessaires pour ce projet sont : libsndfile1, libsndfile1-dev, libasound2, et libasound2-dev.

Etapes globales du projet

  1. Etude de la bibliothèque API de libsndfile et libasound
  2. Prise en main de la bibliothèque libsndfile afin de lire des fichiers audio
  3. Prise en main de la bibliothèque libasound pour produire du son correspondant au fichier audio lu
  4. Appariement des son correspondants aux paquets étudiés en fusionnant LSF avec le programme créé précédemment

Avancement du Projet

Semaine 1

Durant cette première séance du projet, j’ai pris en main l’API de libsndfile en commençant par étudier les fonctions définies dans cette bibliothèque. Cette étude m’a permet de récupérer que les fonctions qui seront utilisées pour lire un fichier de type audio. Pour réduire la complexité du code, j’ai choisi de prendre en compte que les fichiers de type WAV (codé en PCM). Les étapes réalisées lors de cette séance sont :

  • Installer le paquetage libsndfile1 et libsndfile1-dev
  • Ouvrir un fichier audio de type .wav
  • Récupérer ses caractéristiques (taux d’échantillonnage, codage utilisé, nombre de canaux, durée)
  • Lire des données depuis ce fichier audio

Semaine 2

Lors de la deuxième séance, j’ai commencé à étudier la bibliothèque libasound (ALSA) afin de pouvoir produire du son en directement configurant la carte son (étant donné que c’est une bibliothèque du bas niveau). Il y existe deux types de configuration : matériel (hardware) et logiciel (software). Mais, il existe une configuration simple qui permet de les paramétrer avec une seule fonction de la bibliothèque. Les étapes réalisées lors de la deuxième semaine sont :

  • Créer une poignée (handle) vers le periphérique du son
  • Parametrer la configuration matériel et logiciel de libasound
  • Passer les données (de fichier audio) lues précedemment à la fonction de libasound afin de produire du son à la sortie

Semaine 3

Jusqu’à maintenant, le programme prend en compte qu’un fichier audio. Pour pouvoir récupérer plusieurs fichiers audio et ses caractéristiques, il a fallu créer une structure de type :

struct snd_data {
	int *data;
	int frames;
	SF_INFO sfinfo;
};

Dans cette structure, il y a :

  • Pointeur sur un entier qui sera initialisé avec les données audio
  • Un entier (frames) qui contient le nombre de données lu depuis un fichier audio
  • Une structure SF_INFO qui contient les caractéristique du fichier son

Afin de produire un son (sans perte d’information ou altération), il faut changer la configuration software et/ou hardware à chaque changement de fichier audio tels que la période les canaux, etc..

Remarque :
Normalement, on aurait dû utiliser une fonction asynchrone pour produire du son à moment donné (avec signaux ou autre types de communication). En revanche, cette fonction est dépréciée dans certains systèmes à cause de l’incompatibilité avec le logiciel de son tels que PulseAudio.

Semaine 4

Lors de cette semaine, j’ai commencé à programmer la communication interprocessus (par l’intermédiaire de mémoire partagée). Cette communication (IPC) sera utilisé plus tard pour communiquer l’information venant du programme coté réseau (LSF) vers coté audio (libasound). L’information qui sera communiquée entre 2 processus est un entier qui va déterminer quel type de son à appliquer sur la sortie (périphérique). Par exemple, le programme coté LSF va modifier cet entier par rapport au paquet étudié et le programme coté audio verra cette modification (et il va changer le type de son à produire).

Remarque :
Pour ce moment, la communication interprocessus se passe entre un fichier test (en C) et le programme audio (déjà écrit aux séances précédentes). Il sera implémenté plus tard dans LSF.

Semaine 5

  • Prise en main de LSF
  • Etude de différent paquets analysable avec LSF

Semaine 6

Cette semaine, j’ai commencé à regarder les différents paquets à analyser et produire du son correspondant. Le tableau ci-dessous résume cette analyse :

Couche Type/caractéristique du trame
Liaison de données broadcast - ARP
Réseau IP - flux local
IP - flux distant
ICMP - requête ping
Transport -
Application flux de grande volume - NFS, SSH/SFTP
flux de faible volume - DNS, HTTP

Semaine 7

Maintenant, il fallait ajouter le fonctionnement de thread dans le programme pour pouvoir gérer plusieurs paquets qui arrivent sur la machine. Ces threads seront lancés dès qu’un paquet arrive. De ce fait, on n’a pas besoin d’attendre que l’autre fonction finisse à traiter les données pour pouvoir faire la suite. Chaque thread lancé sera capable d’ouvrir une poignée (handle) vers le périphérique du son et lui envoyer des données.

Semaine 8

Cette semaine, j’ai ajouté un fonctionnement de réglage de son pour chaque thread lancé. La fonction de réglage modifiera le pourcentage du son à produire sur la périphérique Master de la carte son.

Semaine 9

Lors de test de fonctionnement de la fonction de réglage de son, quelques bugs ont été trouvés:

  • Impossible de régler le son après avoir commencé à écrire les données sur le périphérique
  • Test avec mode écriture non-bloqué sur le périphérique a échoué

Puisque le mode non-bloqué a échoué, je maintiens le mode bloqué. De ce fait, le problème de réglage de son persiste.

Semaine 10

Appariement avec LSF les fonctions de lancer un thread et les fonctions de production de son.

Semaine 11

J’ai commencé à concevoir une interface graphique avec logiciel Glade ce qui va générer des fichiers XML. Ce fichier sera ensuite utilisé pour créer l’interface graphique avec GTK+

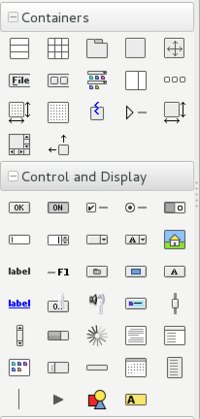

Outils Glade

Semaine 12

  • Prise en main de GTK+ en C
  • Ajout des événements pour chaque boutons
Fenêtre en GTK+

Fichiers Rendus

Rapport

Fichier PDF du rapport

Code source

Fichier:Projet S8 SEKAR.zip
