Reconfiguration d'un FPGA
Sommaire
Cahier des charges
Projet réalisé par Simon Malthieu.
Tuteurs : Alexandre Boé, Thomas Vantroy, Mickaël Coronado.
Suite à la réunion avec Mickaël Coronado, gérant de Inodesign, le cahier des charges suivant a été établi : Alexandre : Ce cahier des charges est beaucoup trop bref.
Description du projet
Le but du projet est de permettre une mise à jour aisé d'un FPGA. Il y a deux manières de programmer un FPGA. Soit directement via une liaison J-TAG. Dans ce cas-ci, le FPGA devra être reprogrammé à chaque mise sous tension. Il existe cependant une autre solution, qui consiste à associer une mémoire de type EEPROM au FPGA. Ainsi, il suffit d'écrire le bitstream dans la mémoire, et la mémoire va le charger dans le FPGA à chaque mise sous tension. Alexandre : Attention aux coquilles et aux phrases.
Les deux manières devront être développées.
L'interface devra aussi pouvoir vérifier l'intégrité des données, afin d'éviter un chargement de bitstream corrompu.
L'autre partie du projet consiste à gérer la partie récupération du bitstream par FTP, ou mieux par SFTP. L'ensemble devra donc être autonome, de la récupération du bitstream à programmation du FPGA.
EDIT 02/04 : Suite à une réunion avec Mickael Coronado à propos de l'avancement de projet, il a été décidé d'abandonner la transmission par J-TAG et de se concentrer sur une interface web permettant l'upload de bitstream et le contrôle du programme.
Spécifications techniques
La plateforme choisie pour ce projet est la beaglebone black. C'est un micro-ordinateur miniature embarquant un processeur Texas Instrument, modèle Sitara XAM3359AZCZ100 Cortex A8 ARM cadencé à 1 GHz. Une exemplaire de cette plateforme est prêté par Mickaël Coronado pour les besoins du projet.
Un système d'exploitation est inclus de base dans la eMMC de la beaglebone. Il faudra savoir si cela suffit pour développer le programme, ou s'il faut installer un autre OS.
Le langage choisi est le C.
L'écriture dans l'EEPROM se fait via interface SPI, qu'il faudra configurer.
Étapes de la première partie : Ecriture dans l'EEPROM
- Prise en main de la Beaglebone black (OS, interface de développement, ...)
- Conception d'une carte de test avec une EEPROM et une interface SPI pour tester le programme. La création de la carte est effectué par Inodesign grâce à un schéma qu'il faudra dessiner, à la main ou grâce à un logiciel comme Altium.
- Lire les registres de l'EEPROM : Le début de l'EEPROM est constitué de registres contenant des informations diverses comme sa taille, sa date de fabrication ou son constructeur. Le but est de pouvoir lire ces registres depuis la beaglebone.
- Écrire dans l'EEPROM via SPI
Prise en main de la BBB
Liens hypertextes destinés à la prise en main
- Site internet de la distribution linux Angstrom
- Tutoriel de prise en main de la BBB (eng)
- Flashage d'une carte SD en ligne de commande
- Dernières versions de Angstrom pour BBB
Mise à jour de la distribution
La BBB possède une mémoire interne : une eMMC de 2Go, ce qui est amplement suffisant pour le projet. D'office, une distribution linux spécialement créée pour la programmation embarquée est installée sur la eMMC : Angstrom distribution. Afin d'avoir le dernier noyau et les dernières optimisations, une mise à jour est nécessaire.
Les étapes pour mettre à jour la BBB sont :
- Décompresser l'image téléchargé sur le site de la beagleboard
- Flasher une carte SD (> 4Go) avec l'image. Ligne de commande utilisée :
sudo dd bs=4M if=~/Documents/Projet/BBB-eMMC-flasher-2013.09.04.img of=/dev/sdc
bs indique le nombre d'octets maximum à transmettre en même temps.
- Débrancher la BBB et insérer la carte SD à l'interieur.
- Rester appuyé sur le bouton BOOT (le plus prêt de la carte SD) et alimenter la BBB. Le flashage devrait commencer. Cela peut durer jusqu'à 45 minutes. Une fois terminé, les LEDs à droite du port Ethernet restent allumées. Il suffit alors de débrancher la BBB puis de la rebrancher EN AYANT RETIRÉ LA CARTE SD ! Sinon le flashage recommence.
Accéder à la BBB
Une interface réseau est simulé lorsqu'on branche la BBB par USB sur un ordinateur. Sous Ubuntu 13.10, aucun driver spécifique n'est nécessaire, l'interface est immédiatement reconnue. Une interface web est disponible avec une page de présentation à l'adresse 192.168.7.2 . L'IDE cloud 9 en web-application est aussi préinstallé et disponible sur le port 3000. Malgré de riches fonctionnalités, cloud 9 ne semble pas convenir au développement en langage C : Pas de debugeur ni de compilateur disponible d'après le site internet.
La meilleure solution reste SSH. On y accède par la commande ssh root@beaglebone.local . Aucun mot de passe par défaut. Gcc et Vim sont déjà installés.
Il est aussi possible de s'y connecter via minicom directement (9600 bauds, sans contrôle de flux sur /dev/ttyACM0)
Interface SPI
Liens à propos de SPI
- Tutoriel en anglais sur SPI, EEPROM et BBB
- Page wikipedia sur le SPI
- Doc du noyau sur SPI
- Tutoriel sur les pins sous linux
Configuration sur la BBB
Afin de pouvoir écrire et lire avec read() et write() en C directement, il faut activer le(s) périphérique(s) spidev*. Une série de commandes permet de les créer. Tout est expliqué ici.
Plusieurs fichiers de test sont disponible sur internet : ici et là.
Problème du lundi 17/02 : spidev1.0 est effectivement créé, mais il disparaît à chaque redémarrage. 19/02 : résolu, le fichier uDev.txt était mal modifié (toutes les commandes doivent être sur la même ligne).
Réalisation de la carte de test
L'EEPROM utilisé est une M25P80 de chez Micron. Il faut les empreintes de ces composants au format Altium pour créer le PCB. Elles sont disponibles sur le site Altium après création d'un compte. PCB créé, mais la carte ne peut pas être réalisée à l'école pour l'instant, car les machines permettant de créer les circuits sont hors-services.

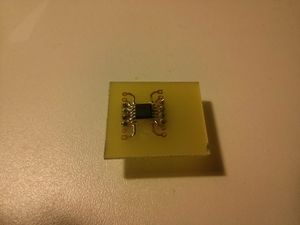

En attendant, Mr Thierry Flamen possède des circuits pré-imprimé spécialement pour des petits composants CMS comme cette EEPROM. Les trous sont percés et le composant est soudé dessus.
Lecture et écriture de l'EEPROM
Liens utiles
* Datasheet de la M25P80
Avancement

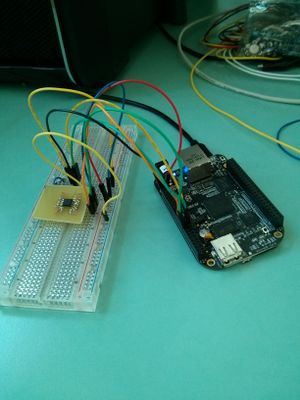

Branchement de la mémoire avec des fils directement sur la beaglebone black. Les trous destinés à l'interface SPI sont disponibles ici.
tentative de lecture directement avec les fonctions fournies par spidev_fdx.c, mais rien n'est lu. D'après la datasheet, il faut envoyer des commandes avant de pouvoir lire. Par exemple, pour lire le nom du fabriquant il faut envoyer la commande READ DESCRIPTION dont le code de commande est 69h.
En s'inspirant des fonctions de spidev_fdx.c, écriture d'un programme de lecture de la description de l'EEPROM. Mais le 12/03, aucune valeurs reçues. Il faudrait vérifier les signaux SPI générés par la BBB, ainsi que les signaux envoyés par l'EEPROM grâce à un oscilloscope.
L'analyseur logique confirme que le programme fonctionne. Les trames correspondent au comportement voulu. Vérification des pistes de cuivres de la carte, recherche de court-circuit. Rien de concluant. Un ampèremètre est branché en série de l'alimentation pour vérifier que l'EEPROM fonctionne et n'a pas été endommagée lors de la soudure des broches. Observation d'une augmentation de la consommation lors d'une tentative d'écriture. Cette consommation est supérieure à la consommation de repos de la mémoire (d'après la datasheet), mais inférieure à la consommation en lecture ou en écriture. Le problème vient donc du programme et non de la carte.
Finalement, après avoir lu en détail la datasheet, l'EEPROM était en DEEP DOWN STATE et n'acceptait aucune commande autre que celle de réveil. Après l'envoi de celle-ci, les autres commandes de lecture fonctionnent et renvoient bien des données le 19/03.
La commande READ DESCRIPTION renvoie bien les données concernant le fabricant et la taille de la mémoire. Données vérifiées par la datasheet.
26/03 : Écriture d'une fonction de lecture. Afin de lire des données, il faut envoyer la commande READ DATA puis une addresse sur 3 octets. Tant que l'EEPROM est sélectionnée (Chip select à 0), l'EEPROM renvoie les données contenues à partir de l'adresse transmise. Pour l'instant, l'EEPROM est vide et ne transmet que des 1, car les informations écrites sont des 0. Par exemple la commande BULK ERASE met tous les bits de l'EEPROM à 1.
30-31/03 : Différentes fonctions écrites pour lire le registre de description, lire et écrire dans le registre d'état et lire et écrire dans la mémoire. La fonction d'écriture ne semblait ne pas fonctionner, puisque la lecture de la mémoire ne renvoyait que des 1. Or après analyse à l'analyseur logique, le problème venait de la fonction de lecture, qui envoyait mal la commande de lecture. Le programme envoyait l'octet de commande et les 3 octets d'adresse sous la forme d'un unsigned long. Lors du tranfert SPI, le premier octet envoyé était le 3ème octet d'adresse, au lieu d'être la commande. La séparation en plusieurs unsigned char (1 octet) a résolu le problème.
Interface web (à partir du 7 Avril)
L'interface web comporte, dans un premier temps, seulement un formulaire d'upload pour le bitstream, qui dirige vers une page php exécutant le programme d’écriture en C, grâce à CGI, une interface permettant à des programmes de communiquer avec des pages web.
Liens
Installation du serveur web Lighttpd et PHP
Pour pouvoir installer le serveur, il faut d'abord connecter la BBB à internet, ce que je n'avais pas fait depuis le début du projet. 2 fichiers sont à modifier :
/etc/network/interfaces : Fichier inexistant, il faut le créer pour configurer l'interface ethernet (eth0) en auto et activer DHCP. Le fichier contient donc après modification : auto eth0 iface eth0 inet dhcp
Le second fichier, /etc/resolv.conf, sert à spécifier les serveurs DNS qui permet de faire la conversion nom de domaine <=> adresse IP.
Bien sûr, cette configuration est propre au mode de connexion de mon domicile (une simple box Free). La configuration serait différente pour se connecter au réseau de l'école.
Après s'être assuré de la bonne connexion à internet (par un ping), je commence à mettre à jour la BBB avant d'installer le paquet, ce qui prend de longues minutes.
Le paquet à installer est lighttpd, un serveur web léger équivalent à Apache. Son module fast-CGI est ajouté, afin d'activer PHP. L'installation commence bien, jusqu'au lancement du service web, qui échoue. Le tutoriel précise la source du problème : un autre service utilise le port 80, en l'occurence l'IDE Cloud 9, qui est un environnement de développement sous le forme d'une interface web. Toute une série de services doivent être désactivés par la même occasion, comme par exemple Bonescript, qui est un langage basé sur Javascript permettant d'écrire des programmes pour la BBB.
Après un redémarrage du BBB, les services sont effectivement arrêtés et lighttpd est lancé. Il suffit ensuite d'installer PHP et PHP-CGI, qui permettra d'éxecuter le programme directement via une fonction PHP.
Je m'attelle ensuite aux pages web. La structure de l'interface web est très simple : La page d'accueil contient un formulaire d'upload, qui renvoit sur une page de traitement où le serveur vérifie que le transfert de fichier s'est bien passé. Il exécute ensuite le programme en C en passant le fichier en argument, et affiche les éventuels messages d'erreurs. La fonction exec() de PHP est très pratique : Elle permet d'éxecuter n'importe quel programme comme si on le lancait en ligne de commande, et il est même possible de récupérer la sortie standard via un tableau de caractère.
La page de traitement exécute aussi le programme "cmp" qui permet de comparer deux fichiers. Il est utilisé sur le fichier image de la mémoire créé par le programme en C.
[[Fichier:index_php.jpg] | centre | vignette | Page d'accueil de l'interface ] [[Fichier:traitement_php.jpg] | centre | vignette | Page de traitement après une écriture réussie ]
