Version du 19 mai 2021 à 13:35
Sommaire
Présentation générale
Description
La puissance de calcul disponible à bas coût permet d'envisager de réaliser des appareils de mesures complexes en mode DIY (Do It Yourself). Dans ce projet, nous proposons la conception et la réalisation d'un oscilloscope pour des signaux analogiques et numériques (analyseur logique). L'oscilloscope sera constitué d'un microcontrôleur et/ou d'un FPGA, d'une partie d'acquisition de données, de stockage de données (RAM) et éventuellement d'une interface de visualisation.
Objectifs
Concevoir et réaliser un oscilloscope "maison" open source.
Préparation du projet
Cahier des charges
Choix techniques : matériel et logiciel
- Matériel :
- Microcontrôleur STM32.
- Ecran LCD
- Générateur basses fréquences
- Logiciel/Language:
- Langage C
Liste des tâches à effectuer
- Analyser et définir des différents composants nécessaires
- Programmer le CAN pour récupérer et stocker la valeur de l'amplitude à un temps donné
- Programmer l'écran LCD pour visualiser un signal
- Mettre en place une interface pour modifier l'échelle du signal.
Calendrier prévisionnel
Réalisation du Projet
Prologue
Semaine 1

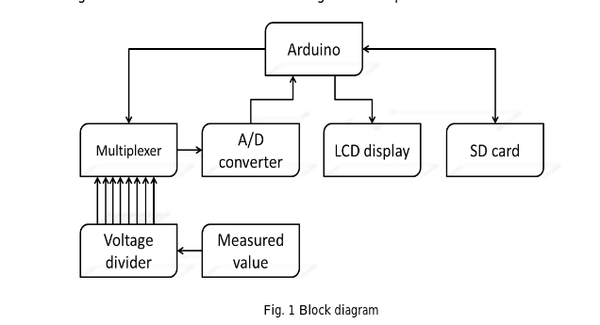

Pour commencer le projet, nous allons voir les différentes manières de réaliser un oscilloscope. Il existe plusieurs façons de le réaliser comme par exemple à l'aide d'un FPGA ou d'un microcontrôleur STM32. En amont de la partie intelligente de l'oscilloscope, nous avons au moins un convertisseur Analogique/numérique afin d'envoyer la tension mesurée sur le FPGA ou microcontrôleur. Nous avons ensuite un écran LCD qui va permettre d'afficher le signal.
Notre choix de microcontrôleur et de carte de développement s'arrête sur un des deux choix, la NUCLEO F401RE et la NUCLEO F412ZG. Ceux-ci seront tous les deux ouverts à la programmation, disposent déjà d'un ADC et peuvent être équipé d'un écran LCD.
Semaine 2
Documents Rendus
Liens Utiles
- Projets déjà réalisés :
